用户名称：西安大晚成饭店

软件品牌：

项目实施：西安山川信息发展有限公司

开始时间：2008-07-08

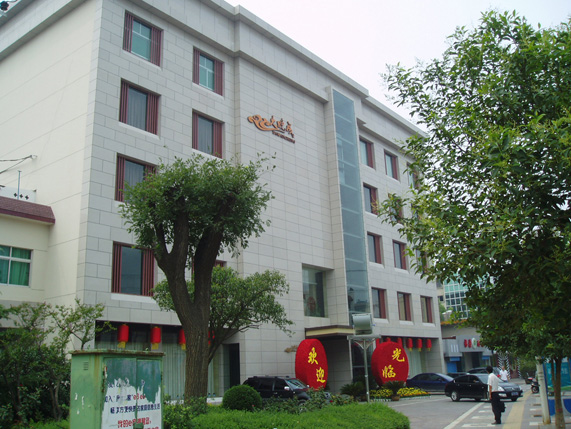

门头                                      门内装饰

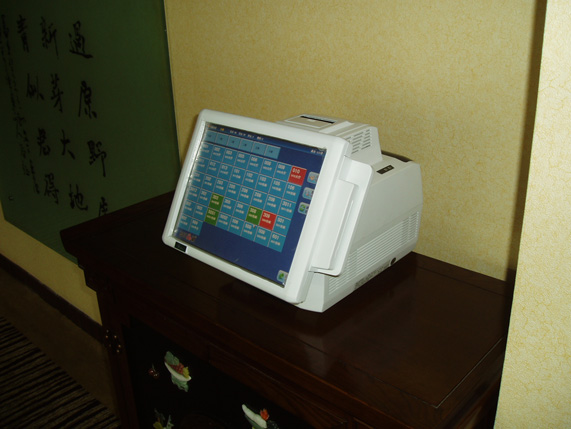

一楼收款台

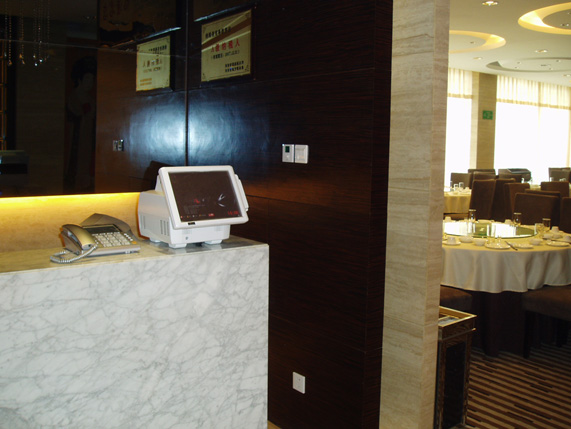

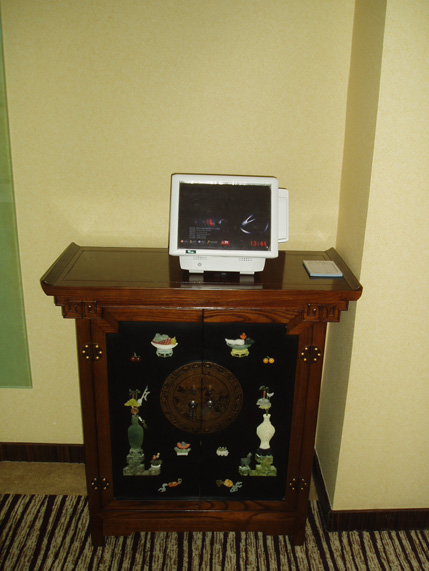

二楼录单

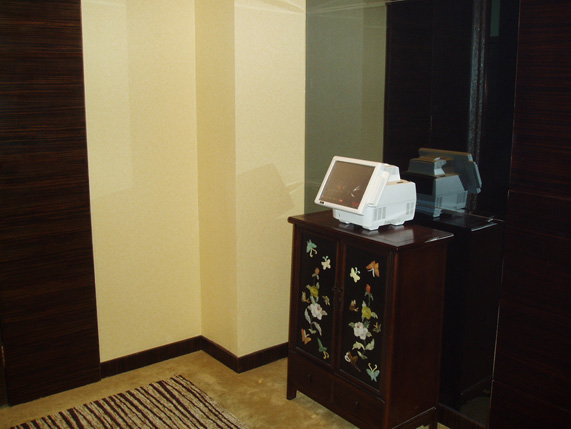

三楼录单

四楼录单

地哩勾单

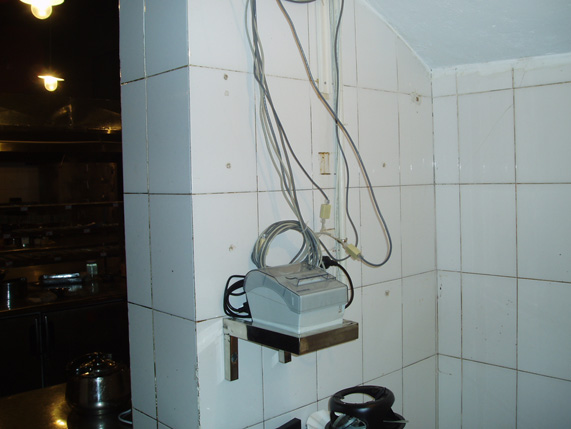

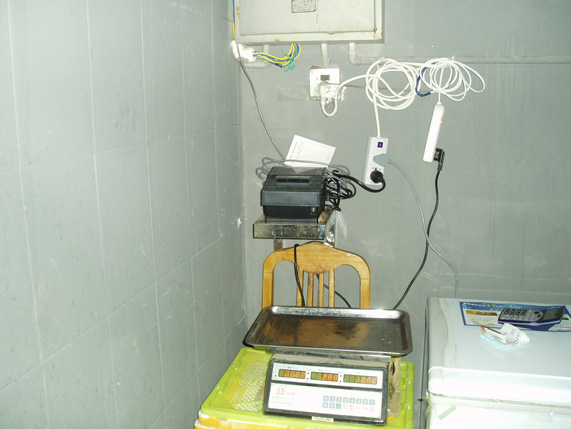

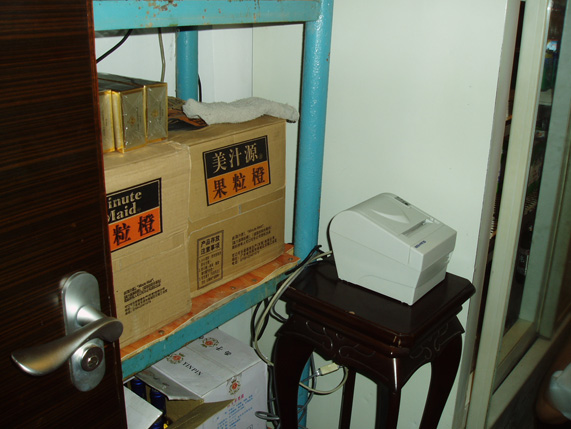

地哩总单打印机

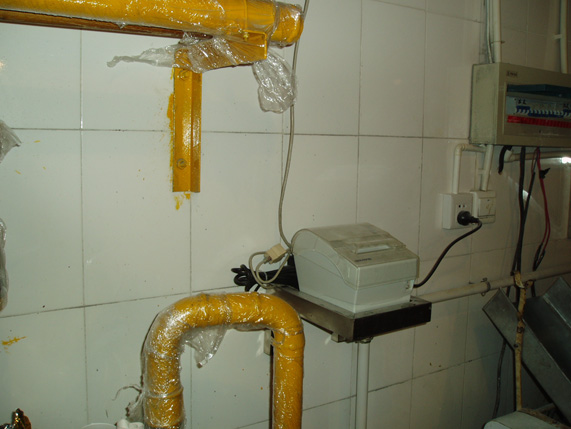

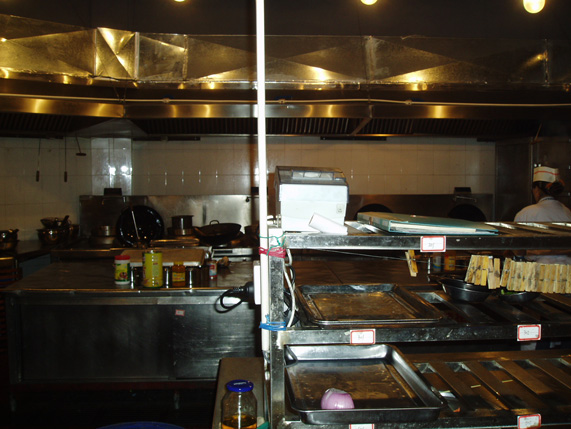

热菜分单打印机

凉菜分单打印机

面点分单打印机

酒水分单打印机

海鲜分单打印机

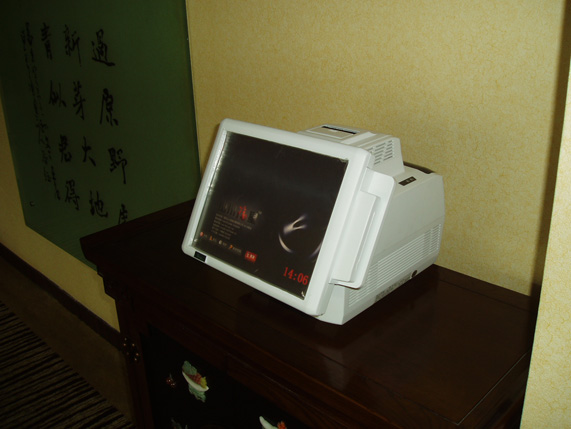

软件第1界面（主界面）

软件第2界面（桌台）

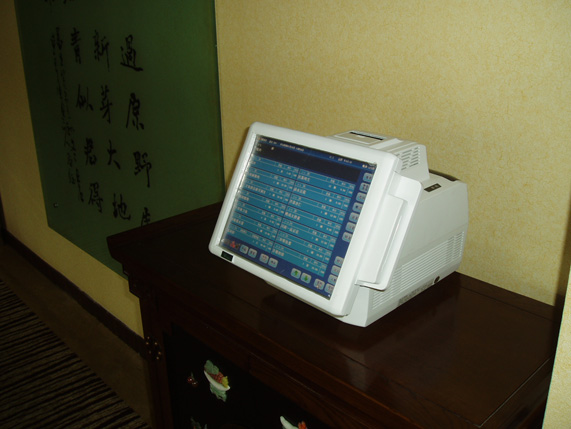

软件第3界面（账单）

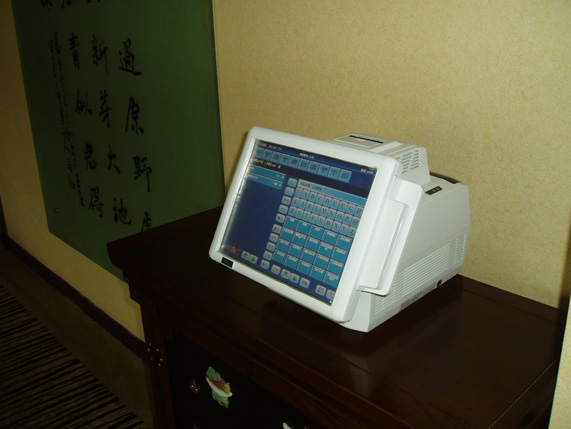

软件第4界面（点菜）

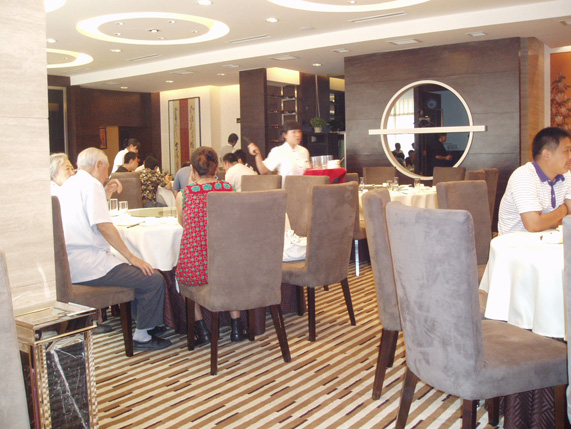

大厅

豪包

                                                                  西安山川信息发展有限公司
                                                                  029-87210486  87283626
                                                                  咨询电话: 李宝晖13008419946　

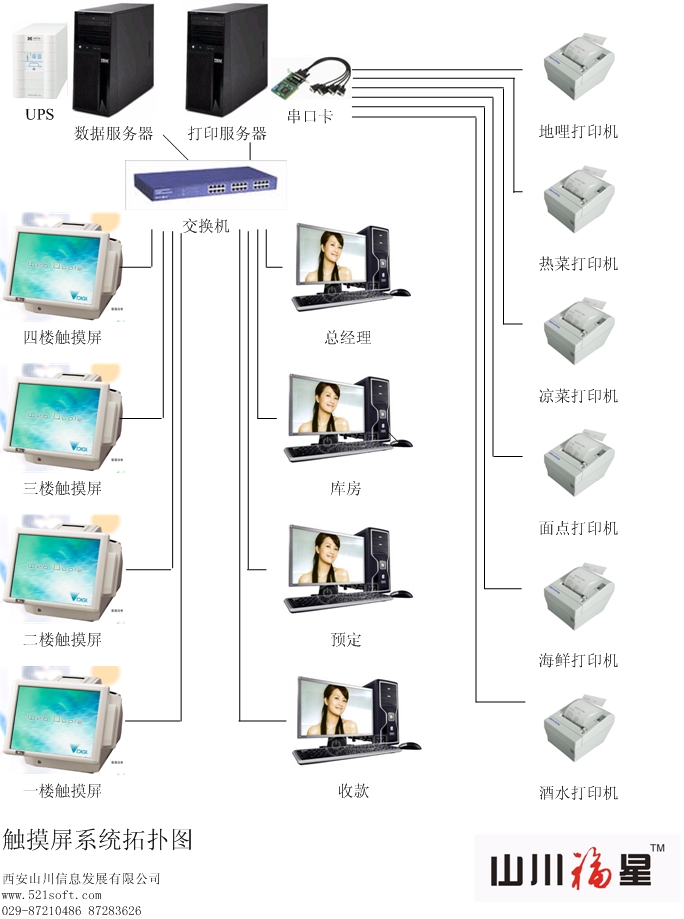

计算机拓扑图

北洋BTP-2002CP热敏打印机（注意：选用串口打印机）
    BTP-2002CP是一款打印速度高达150mm/s的热敏收据打印机，采用开放式结构设计，设计紧凑、简洁，配置有自动切刀，支持全切、半切，操作简单，维护方便，可靠性高，能够非常广泛的应用于POS系统、餐饮系统、彩票、证券等许多需要现场实时打印收据的场合。

• 80mm打印宽度
• 150mm/s的高速打印
• 介质容量Φ83mm
• 打印分辨率203DPI
• 可支持各种常见一维条码
• 自动切纸，支持全切、半切两种切纸方式
• Easy-Media-Loading结构设计，操作简便

后厨打印使用说明
1. 单据分类
    打印单据格式     打印位置                                  故障时重打        用途说明
    总单凉菜           地哩                                              √              勾单
    总单热菜           地哩                                              √              勾单
    总单砧板           热菜                                              √              备菜
    总单吧台           吧台                                              √              勾单
    加单                 热菜、面点、凉菜、海鲜                   √              传菜
    退菜                 热菜、面点、凉菜、海鲜、地哩          √              传菜
    转菜                 地哩                                              √              勾单
    叫起                 热菜、面点、凉菜 、地哩                  √              叫起
    催菜                 热菜、面点、凉菜 、地哩                  √              催菜
    转台                 地哩                                              √              勾单
    并台                 地哩                                              √              勾单
    人数                 地哩                                              √              勾单

2.  厨房热敏打印机（带切刀，纸张宽80MM、最大直径80 MM、串口）
    打印机正常
     开机（打印机电源绿灯长亮）
     关闭打印机盖
     纸卷正常（打印机警告红灯熄灭）或纸卷快用完（打印机警告红灯闪烁）
     打印机连接网络正常
     打印机和计算机端口连接正常
     软件设置（COM串口设置）正常
     打印机故障
     关机（打印机电源绿灯熄灭）
     打开打印机盖（打印机鸣叫、警告红灯闪烁）
     缺纸（打印机鸣叫、警告红灯闪烁）
     打印机连接网络故障
     打印机和计算机端口连接虚接或脱落
     软件设置（COM串口设置）：其它设备占用、设置串口不存在等问题
3. 打印机更换纸卷时注意事项
 不要关闭打印机电源开关
 取出原纸卷、放入新纸卷（注意：纸卷反正）
4. 打印机故障时转移打印设置

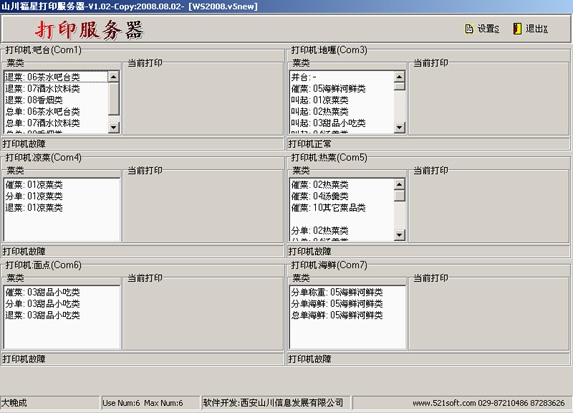

    修改如下：山川福星打印服务→设置→编辑→修改备选打印机名称→存盘

5. 打印机字库问题:
  ?WH---表示无此字（如:焗）打印机无字库
6. 打印机切刀不切纸维修:
    卸掉正面面板，调整齿轮修正切刀位置。

                                                                西安山川信息发展有限公司
                                                                029-87210486  87283626
                                                                咨询电话: 李宝晖13008419946　

联接器插孔信号分配与说明

端子号 信号名称 方向 说明
1 机壳地  -- 机壳地连接到打印机电源的地线上
2 TXD  出 传递数据
3 RXD  入 接收数据
4 DTR  出 由该信号来判定打印机是否可接收数据
5 SG  信号地
6 DSR  入  由该信号来判定主机是否可接收数据
7 RTS  出 由该信号来判定打印机是否可接收数据
8 CTS  入 由该信号来判定主机是否可接收数据
9 NC

EPSON打印机串口
9口            25口
 1
 2 -----------  2
 3 -----------  3
 4 -----------  6
 5 -----------  7
 6 ----------- 20
 7
 8 -----------  4
 9

北洋打印机串口
9口    颜色    25口
 1 ---  黑  --- 20
 2 ---  棕  ---  2
 3 ---  红  ---  3
 4 ---  绿  ---  6
 5 ---  兰  ---  7
 6 ---  黑  --- 20
 7 ---  黄  ---  5
 8 ---  橙  ---  4
 9

芯烨打印机串口（不推荐选用芯烨：不能自动破获打印机故障）
9口           25口
 1
 2 ----------- 2
 3 ----------- 3
 4
 5 ----------- 7
 6 ---------- 20
 7
 8 ----------- 4
 9

多串口卡

     通用PCI串口通讯卡，特别为POS和ATM应用、工业自动化系统制造商及系统整合商所设计。 该产品和许多主要的操作系统皆兼容，每个RS-232串口支持的速率最高可达921.6 Kbps， 且提供完整的调制解调器控制讯号，确保得以和众多不同的串口设备兼容。除此之外，该产品可使用在3.3 V和5V的插槽，这使得MOXA 卡可实际应用在所有PC Server上。
      工作温度:0 至 55°C
      工作湿度:5 至 95% RH
      储存温度:-20 至 85°C
      产品尺寸: (W x D)  CP-102UL: 120 x 64.5 mm CP-104UL: 120 x 64.5 mm  CP-168U : 120 x 82 mm
      产品认证:EN55022 Class B, EN55024, EN6100-3-2, EN61000-3-3, FCC Part 15 Class B
      产品保修:5年

CP-102UL   PCI扩展2口DB9针式RS-232串口

CP-104UL  PCI扩展4口DB9针式RS-232串口

CP-168U   PCI扩展8口DB9针式RS-232串口

一台计算机最大同时安装4片PCI卡，最多串口数8口*4个=32口
